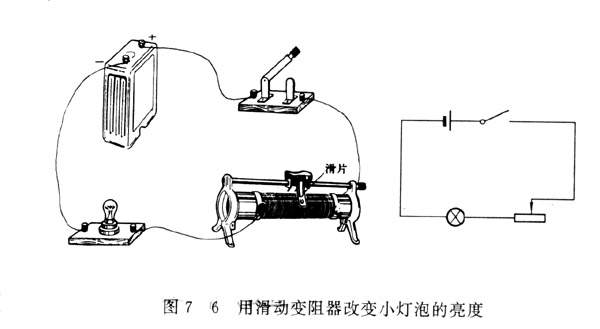

实验把一个叫做滑动变阻器的装置跟小灯泡一起串联在电路里，如图7－6所示．合上开关后，左右移动，同时观察小灯泡的亮度．

我们着到，随着滑片的移动，灯泡的亮度逐渐发生变化，由亮逐渐变暗，或由暗逐渐变亮.

滑动变阻器为什么能使灯泡的亮度逐渐发生变化呢？原来滑动变阻器是用电阻率较大的合金线制成的，这种合金钱又叫电阻线，改变电阻续在电路中的长度．就可以逐渐变电阻，从而逐渐改变电流，使小灯泡的亮度逐渐变化.

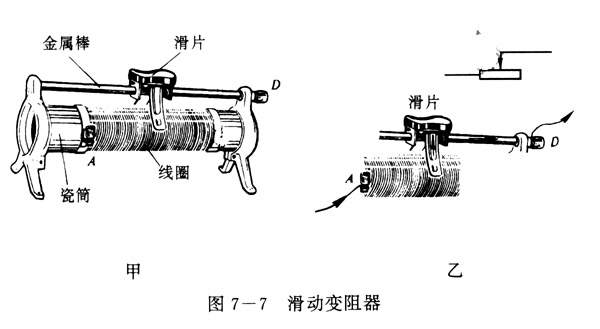

图7-7是实验室里常用的一种滑动变阻器．请你自己对照实物和图7-7，弄清滑动变阻器的构造、原理和用法．然后认真做图7一8的实验，学会使用滑动变阻器。

套在瓷筒或胶水筒上的线图由表面涂着绝缘漆的电阻线绕成.它的一个头与接钱柱A相连，简上方的金属棒架在绝缘瓷架，棒的一端有一接钱柱D.套在金属棒上的金属滑片可在棒上滑动并与线圈紧密接触，线圈上能接触滑片的地方，绝缘滚已被刮去(图甲).接钱柱A和D用来把滑动变阻器连入电路中，当滑动变阻器连入电路中时，实际上是把接续柱A到滑片之间的电阻线连入电路.滑片问A端移动，连入电路的电阻线变短，于是电阻变小；清片向D端移动，连入电路的电阻变大(图乙)，右上角画的是变阻器在电路图中的符号.

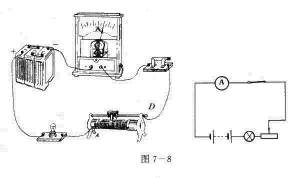

实验先仔细观察滑动变阻器；看向哪方移动滑片是使电阻增大，向哪方移动滑片是使电阻减少然后按图7-8所示连接电路．移动滑片使电阻增大，电流减小，观察电流表的示数变化以及小灯泡的亮度变化，看你做得是否正确，再做一次使电流增大的实验你做对了吗？

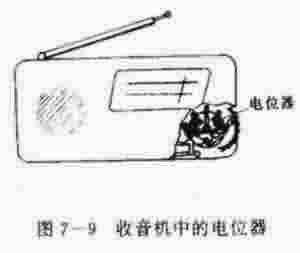

变阻器在技术上有重要的应用.调节收音机和电视机音量大小的电位器，就是一种变阻器（图7-9）。

每一个变阻器都有规定的最大电阻和允许通过的最大电流，使用时要根据需要进行选择；不能使通过的电流超过最大值，否则会烧坏变阻器，通常在使用前应将电阻调到最大。

电阻箱滑动变阻器能够逐渐地改变连入电路的电阻，但不能表示出连人的阻值.电阻箱是一种能够表示出阻值的变阻器.

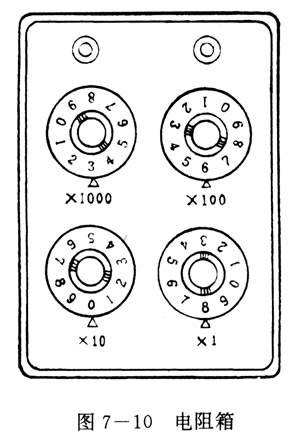

图7-10是实验室用的旋盘式电阻箱.在它的面板上有两个接钱柱、四个旋盘.使用时，把两个接钱柱接入电路，调节四个旋盘就能得到0～9999欧之间的任意整数阻值.各旋对应的指示点（图中的小三角）的示数乘以面领上标记的倍数，然后加在一起，就是接入电路的阻值.图7-10所示电阻箱的示数为3608欧.
