非门
作者:未知 文章来源:综合整理 点击数:7162 更新时间:2010-5-7 11:03:29

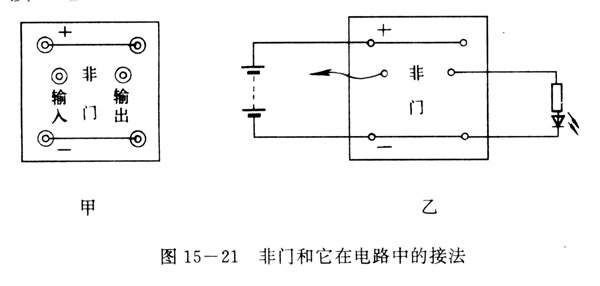

图15-21甲是我们实验用的非问。它只有一个输入端。图15-21乙是它接入电路中的情形。


实验

图15-21乙连接电路。将输入端先接高电位,再接低电位,将对应的输出端的电位高低填入上表。

空着的输人端是高电位,这时输出端是低电位,二极管不发光。

可见,非门输出端的电位高低跟输入端的相反。空着的输入端是高电位。

非门的应用

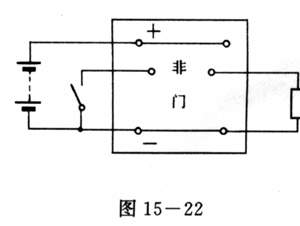

图15-22是应用非门的基本电路。当输入端和低电位间的开关接通时,输入端是低电位,输出端是高电位,用电器开始工作。

实验

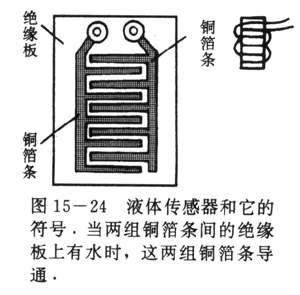

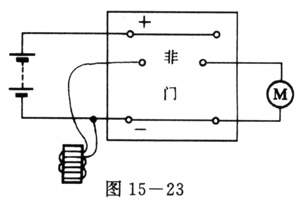

图15-23连接电路。图中接在输入端和低电位间的是液体传感器(图15-24)。在液体传感器上洒些水,然后再把洒的水擦干,观察在什么情况下电动机转动。

利用图15-23所示的电路,可由在下雨时自动收回晾的衣服:将晾衣服的竹竿两端分别搭在两根导轨上;将绳的一端拴在在竹等上,绳的另一端绕在电动机轴上;液体传感器放在两能淋到的地方。这样,下雨时雨水落到液体传感器上,将非门输入端同低电位接通,输出端是高电位、电动机转动,将晾衣服的竹竿沿导轨拉到房檐下。
