与非门作为非门、与门
  [组图]与非门         ★★★
与非门
作者:未知 文章来源:综合整理 点击数:11413 更新时间:2010-5-7 11:04:10

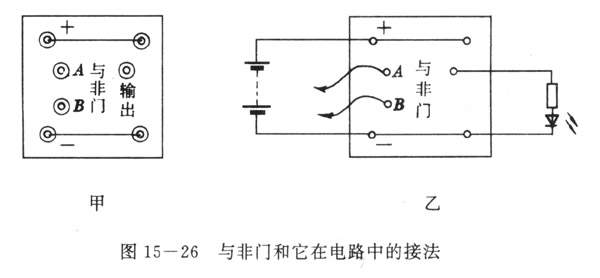

图15-26甲是我们实验用的与非门,它也有两个输入瑞A、B,图乙是它在电路中的接法。


空着的输入端是高电位.当两个输入端都空着时,输出端是低电位,二极管不发光。

可见,与非门跟与门相反,只要有一个输入端是低电位,或者两个输入端都是低电位,输出端都是高电位;只是在两个输入端都是高电位时,输出端才是低电位,空着的输入端是高电位。

与非门的应用

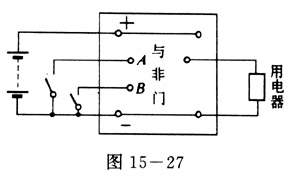

图15-27是应用与非门的基本电路,只要输入端有一个开关低电位间接通,输出端就是高电位,用电器开始工作。

实验

照图15-28连接电路。分析在什么情况下蜂鸣器发声。实际试试,检查自己的分析是否正确。

图15-28的电路,如果光敏电阻装在保险柜锁处,按钮开头装在柜门前的地毯下,那么盗贼用手电筒照相锁时,或者踏着扫门前的地毯时,警钟就会发声,因而可以作为防盗警报器。
