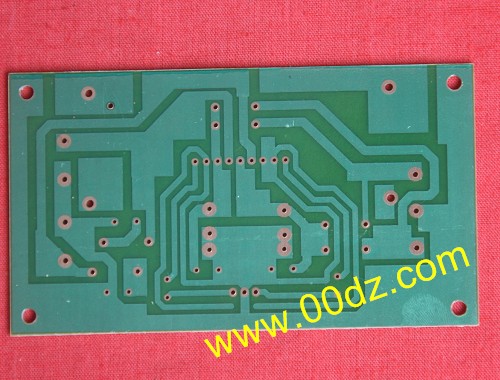

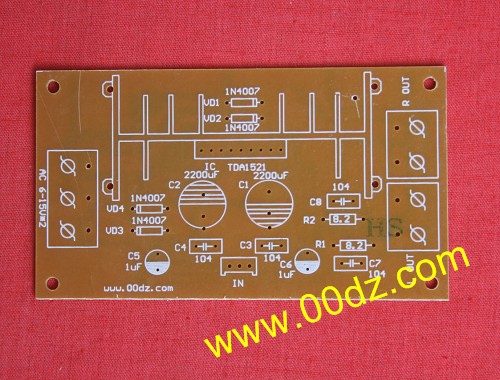

TDA1521 OCL双声道功放套件,带优质散热器,散热器为正牌彩电原厂用品,有4个固定脚可以焊接到电路板上,尺寸为70mm*32mm*70mm,重55g,确保功放能够长时间大功率稳定使用。关键器件TDA1521为拆机翻新品,但100%通电试音正常工作,质量能够得到充分保证。电路板尺寸10.44mm*5.88mm,滤波电容预留可以增加容量的安装孔,必要时可以升级,电源输入和音频输出采用大电流接线端子,使用方便且美观大方,音频输入采用XH2.54-3P插件,可以使用屏蔽线,电路板走线采用屏蔽设计。

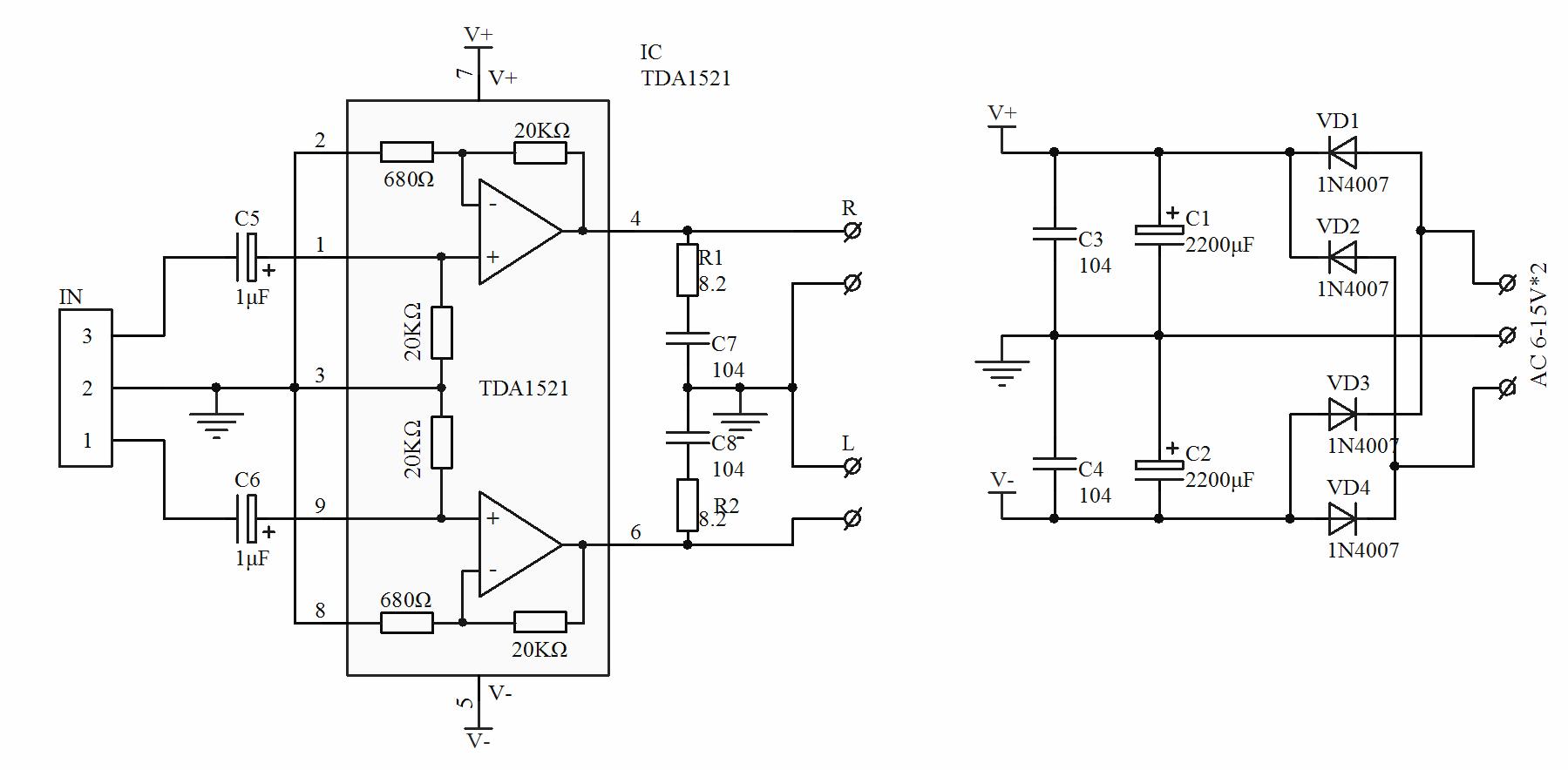

电路原理如图(可以右键另存为清晰观看):
TDA1521 OCL功放套件元件清单 |
元件名称 |
型号参数 |
编号 |
数量 |
输入插件 |
XH2.54 3P插件 |
IN |
1 |
电源输入端子 |
DG7.62-3P |
AC 6-15V*2 |
1 |
输出接线端子 |
DG7.62-2P |
L OUT, R OUT |
2 |
独石电容 |
104 |
C3, C4, C7, C8 |
4 |
整流二极管 |
1N4007 |
VD1, VD2, VD3, VD4 |
4 |
输入耦合电容 |
1uF电解电容 |
C5, C6 |
2 |
滤波电容 |
2200uF/25V |
C1, C2 |
2 |
1/2W电阻 |
8.2欧/0.5W |
R1, R2 |
2 |
功放集成电路 |
TDA1521 |
IC |
1 |
电路板 |
10.44mm*5.88mm |
|
1 |
散热器 |
70mm*32mm*70mm |
|
1 |
IC螺钉 |
3mm自攻螺钉 |
|
2 |
装配好后的效果图:
TDA1521简介:
高保真功放IC TDA1521采用九脚单列直插式塑料封装,是飞利浦2×15W单片功放集成电路, 外围元件极少, 使用方便, 具有短路保护和静噪功能。电器特性参数:(Vcc=±16V RL=8Ω f=1KHz Ta=25℃)
1、电源电压 :Vcc = ±7.5 -- ±20V 推荐值:±15V
2、输出功率 :Po =2×12W(THD=0.5%) BTL形式时 Po = 30 W
3、电压增益 : Gv = 30dB
4、通道隔离度:CT=70dB
5、输出噪声电压: Vno = 70uV (Rg=2KΩ)prefix = o ns = "urn:schemas-microsoft-com:office:office"
有输出功率大、两声道增益差小、有过热过载短路保护等特点。双电源供电时,省去两个音频输出电容高低音音质更佳。
注意:
1.必须加装散热板,不小于200mm×100mm×2mm,散热板绝对不能接地.
2.只要变压器功率够大、散热迅速,效果会很好.
3.切不可将输出端与输入端相连,否则迅速烧毁集成块.
