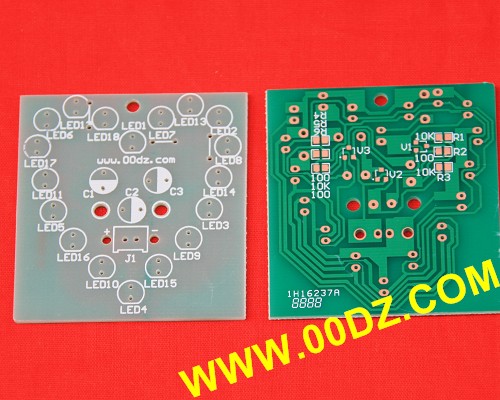

电路板采用1.5mm优质玻纤板全工艺加工,焊盘超大,导线较粗,飞线很少(只有3条),元件布局美观,敷铜面采用环保抗氧化处理。采用9个贴片元件,方便焊接训练和提高美观度。
适合在圣诞、元旦、春节、情人节等喜庆节日、温馨时刻表达爱心的礼物!
本款套件含有18只红色LED,分成3组,排列组成一个心形的图案,并由三极管振荡电路驱动,使红色的心形图案不断的按顺时针方向旋转闪亮,特别是在夜间使用时,极富动感。特别适合在喜庆节日、庆祝活动、温馨纪念日等场合里拿出来展示,做为点缀装饰。本套件装配制作较为简单,使用2节5号电池(自备)作为电源。印板上端预留有吊挂孔,可自行悬挂使用。

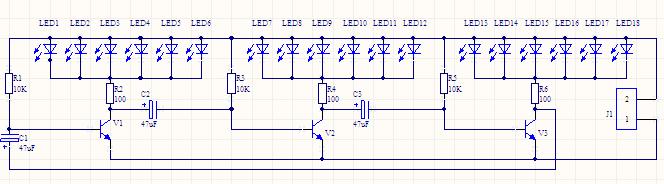

电路原理如下图:
元件清单如下:
元件名称 |
规格型号 |
编号 |
数量 |
电解电容 |
10-22uF |
C1, C2, C3 |
3 |
3V电池盒 |
5号2节 |
J1 |
1 |
发光二极管 |
5mm红色 |
LED1, LED2, LED3, LED4, LED5, LED6, LED7, LED8, LED9, LED10, LED11, LED12, LED13, LED14, LED15, LED16, LED17, LED18 |
18 |
0805贴片电阻 |
10K |
R1, R3, R5 |
3 |
0805贴片电阻 |
100 |
R2, R4, R6 |
3 |
贴片三极管 |
1815 |
V |
1 |
贴片三极管 |
9013 |
V2, V3 |
2 |
电路板 |
|
|
1 |
|
