1、功能说明

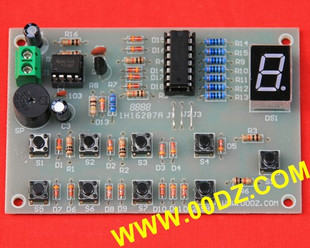

抢答器可以根据抢答情况，显示优先抢答者的号数，同时蜂鸣器发声，表示抢答成功。抢答器由抢答，编码，优先，锁存，数显及复位电路组成，它的组成原理图如图1所示。

2、电路原理简介

该抢答器电路可同时进行八路优先抢答。按键按下后，蜂鸣器发声，同时（数码管）显示优先抢答者的号数，抢答成功后，再按按键，显示不会改变，除非按复位键。复位后，显示清零，可继续抢答。SB1～SB8 为抢答键；SB9 为复位键；CD4511 是一块含BCD—7 段锁存/译码/驱动电路于一体的集成电路，其中1、2、6、7 为BCD 码输入端，9～15 脚为显示输出端，3 脚（LT）为测试验出端，当"LT"为0 时，输出全为1，4 脚（BI）为消隐端，BI 为0 时输出全为0，5 脚(LE)为锁存允许端，当LE 由"0"变为"1"时，输出端保持LE 为0时的显示状态。16 脚为电源正，8 脚为电源负。555 及外围电路组成抢答器声响电路。整个电路可以采用4.5-9V直流供电。
