1、功能说明

自适应式烘干系统，改变了传统的烘干方式，采用可控硅作为功率驱动器件。该系统通过测量环境温度可以在快速加热、普通加热、恒温加热和停止加热状态下自动切换（这里使用灯泡代替加热器），它的组成原理图如图1所示。

2、电路功能简介

烘干系统在我们的生活中应用非常广泛，传统的烘干系统，一般是采用接触器或继电器作为功率驱动器件控制加热器，它们只能在启动加热或停止加热之间切换，由于在加热过程中会有热惯性等因素，所以在高精度的烘干系统中使用传统的方式显然无法满足需求了。为了解决以上问题，这里为大家展现一种简单的自适应式烘干系统，自适应式烘干系统的主要特点是，当测量环境温度过低时输出的电压有效值高，加热器迅速加热，当温度靠近预期设定值时，输出电压有效值降低，从而放慢加热速度，对被测环境温度进行微调。这里我们通过延时触发可控硅来调整输出电压的有效值，从而调整加热器的发热量。

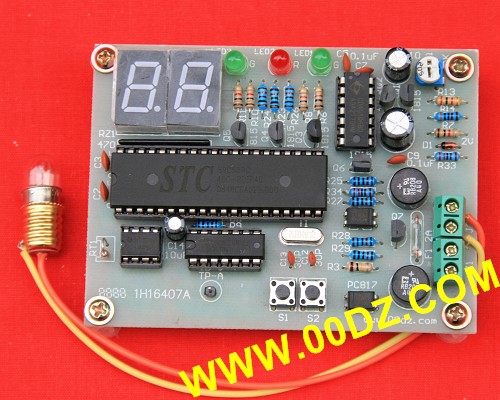

烘干系统主要由：温度检测放大电路、温度比较电路、交流过零检测电路、单片机控制电路、LED数码显示电路、可控硅触发电路、电源电路和加热器（用灯泡模拟加热器）所组成。在该电路中我们希望得到一个设温度为40℃的烘干系统，所以我们设定了以下参数：

当热敏电阻测量温度低于30℃时，系统处于快速加热模式，此时输出电压最高，加热速度最快（灯泡亮度最大）。

当热敏电阻测量温度在30℃~35℃之间时，系统处于普通加热模式，输出电压降低，加热速度放慢使其慢慢地靠近希望值。（灯泡亮度降低）

当热敏电阻测量温度在35℃~40℃之间时，系统处于恒温加热模式，输出电压再次将低，加热速度减慢或为系统保温（灯泡亮度降低）。

当温度高于40℃时，系统处于停止加热模式，输出电压为零，灯泡不亮。

在对电路功能进行测试过程中，可以使用灯泡、电烙铁或热风枪对热敏电阻RT1进行加热，可以方便地模拟出温度变化，使其输出电压变化（灯泡亮度变化）。
