新款方三灯手机万能充电器制作资料

当今社会，手机几乎人手一部，为手机充电便是经常性的行为，各式各样的手机电池万能充电器也应运而生，有相当一部分人正在使用这类万能充电器为手机电池充电。这些充电器电路简单、成本低廉，但其内部大都采用了一个小型的开关电源电路，对于初学者而言，若能亲自动手组装一个手机万能充，并绘制其电路、剖析其原理，不失为入门学习开关电源原理和充电原理的一个好途径。

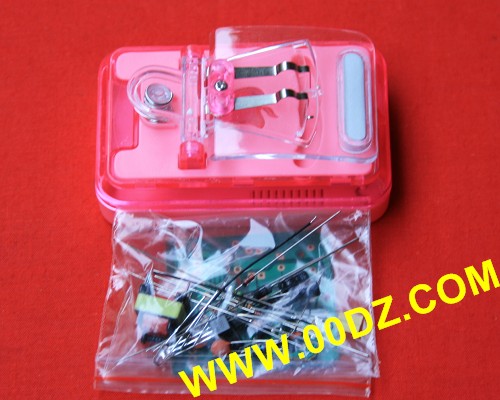

电路原理如图1所示，该手机万能充电器套件制成后，适合充容量为250～3000mA锂离子、镍氢电池；设电池检测、充电指示、电源指示三个指示灯，充电饱和后充电指示灯熄灭； 内设自动极性识别线路，可自动识别电池极性；输出电压为标准4.2V，能自动调整输出电流，使电池达到最佳充电状态，可保护电池，延长电池的使用寿命，是移动电话的理想伴侣。本套件采用分立元件的开关电源电路，特别适合学校教学，具有制作成功率高、电路可靠、体积小、重量轻、效率高等优点。学生能学以致用，迅速提高学习兴趣。

主要技术参数是输入：AC220V50/60HZ。卡针处输出：DC4.2V，70-100mA左右
