1、1  电路原理简介

1、产品功能

       无线防盗报警器(Wireless Alarm System，以下简称WAS)在我们日常生活中无处不在，如学校、企业、银行和机关单位等。WAS是利用物理技术和电子技术来实现报警功能，其主要作用是自动探测发生在布防监测区域内的侵入行为，产生报警信号，以提示有报警发生，为用户保护好生命财产安全起到了很大的作用。这里为同学们展现的是一种简单的WAS电路，其主要目的是为了让我们了解WAS的工作原理。

2、电路组成和原理

       WAS主要由以下电路组成：振动检测、光线检测、门磁检测、逻辑控制、调制电路、38kHz载波振荡电路、红外发射接收电路、红外接收头、音响报警电路、2Hz间隙振荡电路、欠压监测报警电路等，电路的组成框图见图1，电路原理图见图2，PCB布置图见图3和图4。

图1  WAS电路组成框图

夜幕降临时，光敏电阻阻值增大，防盗检测系统自动开启，当检测到振动或门被打开时（由于实验原因振动的检测灵敏度设计得比较低），现场的报警信号通过红外线发射传递到报警电路（考虑到试验相互干扰的情况，这里用红外线代替无线电，且红外线的发射功率较小）。红外线发射电路主要由38kHz载波振荡电路和调制发射电路组成。红外接收头接收到有用的信号后，通过解调输出一个低电平信号，该信号通过反向后触发报警电路，报警触发后蜂鸣器发出报警音。对电路测试时也可通过测试按键，测试报警电路是否正常，一旦报警电路被触发音响信号只能通过消音按键消除音。白天时光敏电阻内阻减小，防盗系统自动关闭。一般检测模块采用电池供电，这里为了试验方便，所以我们采用交流供电的方式，但为了保证电路的完整性，所以设计了欠压检测电路，当输入电压＜AC 9V时，欠压指示灯点亮。

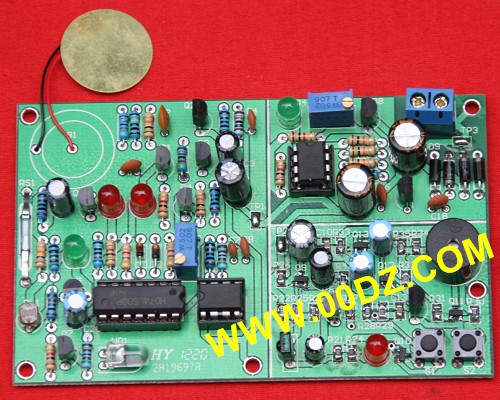

4.  PCB元件布置图，详见图3和图4
