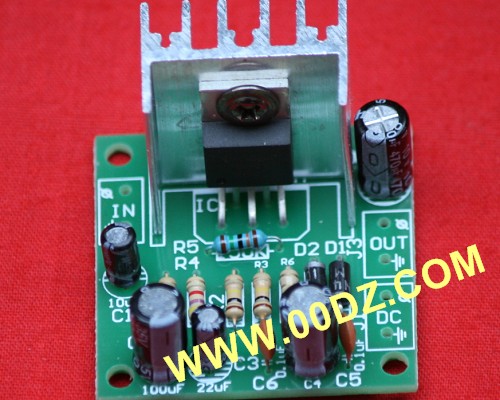

本电路是根据专业技能抽查标准设计，采用经典的TDA2030 及外围元件组成，专门针对电子装配实训进行优化设计，单面的玻纤喷锡板及加粗加大的导线和焊盘适合反复拆焊，有极强的训练性、实用性、考试性，提供丰富的电子资料免费下载（见00DZ。COM网站），包括《电子专业技能抽查标准》、《集成功放抽查试题》、任务完成参考资料及拓展资料。

信号从J2输入，经放大后从J3输出，R2、R3分压后为输入端提供半电源基准，经R1加到同相输入端，R4、R5、C3为负反馈电路，R4、R5的比值决定功放的增益，负载可接4~16欧的全频带扬声器。

供电可以采用为9-18V直流，并注意正负极区别接线，散热片安装时先用螺丝固定IC再焊接到电路板上。
