定时器电路

（职业院校学生专业技能抽查标准电路套件）

一、产品说明

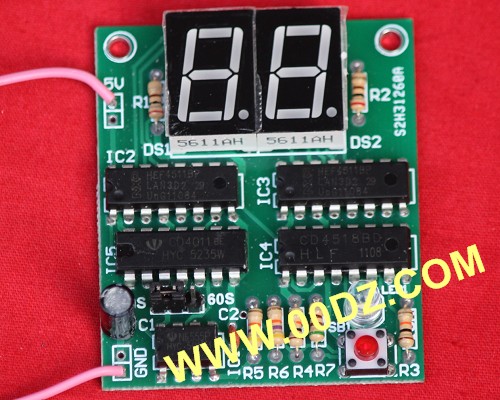

定时器电路是由时基集成电路NE555、二/十进制同步加法计数器CD4518、七段数码管译码驱动器CD4511、四二输入与非门CD4011及周围元件组成，通过K1可以选择30秒和60秒两种不同的定时时间显示，并伴有秒闪指示灯LED1闪烁，按键SB1可对计数全部作清零处理。

二、工作原理

1、IC1及周围定时元件构成一个振荡器，第3脚输出1Hz频率的脉冲，一路驱动LED1做秒闪显示，另一路作为IC4B的基准时钟脉冲（第9脚），使其内部计数器每秒钟加1，它输出的二进制BCD码经过IC3译码后，驱动数码管DS2显示个位数字。当IC4B计数从9到10时，其内部计数器自动清零（1001-0000），第14脚产生的下降沿脉冲作为IC4A的时钟输入信号，使其内部计数器加1，它输出的二进制BCD码经过IC2译码后，驱动数码管DS1显示十位数字。

2、若开关K1连接30S位置，当IC4A计数输出0011时，IC5A第3脚输出低电平，控制IC4B的使能端EN使其内部计数器停止计数，数码管固定显示30，表示30秒计时时间到。

3、若开关K1连接60S位置，当IC4A计数输出0110时，IC5A第4脚输出低电平，控制IC4B的使能端EN使其内部计数器停止计数，数码管固定显示60，表示60秒计时时间到。
