2012年山东省中职组电子产品组装与调试模拟试题

（正反计时设定电路）

场次：            工位号：           参赛证号：

------------------------------------------------------------

文件及文件夹命名总则：（5分）

n  在E盘根目录下新建一个考生文件夹并以“场次_工位”格式命名，场次和工位号均为两位数字，场次与考号之间用下划线“_”连接。例如01_88，表示第01场次的88号工位的考生，02_99表示第02场次的99号工位的考生。

n  考生文件夹用来存放考生设计的所有文件（PRJPCB 、SCHDOC、PCBDOC、PCBLIB、SCHLIB及ms10），且这些文件均参照文件夹的命名格式命名。

n  在考生的PRJPCB工程文件中必须包含考生设计的SCHDOC、PCBDOC、PCBLIB及SCHLIB文件。

n  SCHLIB库文件内部应包含考生设计的继电器零件，该零件的命名格式为：JDQ_场次_工位。

n  PCBLIB文件内部应包含考生设计的继电器封装，该封装的命名格式为：JDQ_场次_工位。

注：文中所指的“场次_工位”均指考生自己的场次和工位。

根据提供的电子版资料完成大赛项目

一、   完善原理图（8.5）

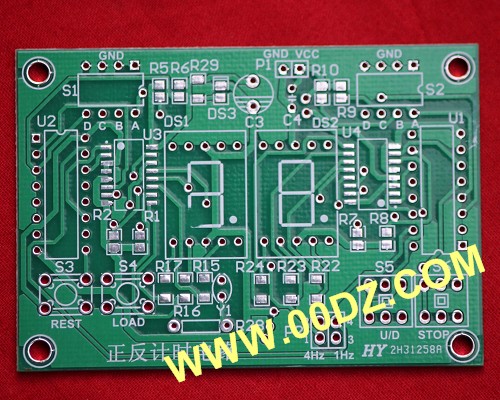

图纸一是某新型计时控制电路，电路主要由电源部分电路、秒信号发生部分电路、计时显示部分电路和按键控制部分电路组成，电路具有计时清零、计时暂停、初始计时设定和正反计时切换的功能。试在图纸一中参照上述说明和电路中已有的网络标签完善原理图，用黑色签字笔在图中标画出缺失的连线或网络标号，填写相关器件参数。

具体要求如下：

1、     秒信号产生部分电路中，CD4013通过R30对外输出1Hz信号，图纸中Y1晶振应该采用振荡频率为多少的合适？请在A9下方的方框中标明；图纸中U5和U6A之间缺少一根连线，请自己分析电路并把该连线补画到图纸一中。

2、     参照图纸中已有的网络标签号，分析图纸中U1和U2中的5和9脚应该连接到的网络标签号，并在A1---A4所对应的方框中标明

3、     分析图中U3和U4的3—5脚应该连接到的网络标签号，并在A5--A8所对应的方框中。用网络标号VCC或GND标明。

4、     图纸一的电路中HCC4510部分缺少上电复位电路部分，即接通电源时刻，通给HCC4510的9脚一瞬间的高电平，以使数码管显示00，请在如下器件中选择适当的元器件组成一上电复位功能电路，并将电路绘制在图纸一“HCC4510上电复位电路”的方框中，复位电路对外连接点用图纸中已有的网络标签注明。

    （供选择的元器件：瓷片电容103、电解电容4.7uF/25V）

二、   绘制电路原理图（8.5）

按照修正、完善后的附图一，在DXP软件中画出原理图纸，细则如下：

        画图时正确使用原理图库，选择合适的元件绘制电路原理图，自绘元件要用到图纸中，元件相关参数设定请参照元件表。

        电路图中允许使用合法的网络标号，所画电路原理图规范而美观，可包含必要的注释类字符或语句。

        制作考题中附图二所示的继电器的原理图库元件，并将该元件以JDQ_场次_工位格式命名，存入总则所述的原理图库文件中。 绘图时允许考生使用现场自制的其它较为规范的原理图库元件，但元件必须存储于上述的库文件中，且这些元件也必须以XX_场次_工位格式命名，此处的XX为自定义，中英文均可。

        在原理图中正上方明显位置放置自己的“场次_工位”，字符串为红色、宋体、三号字。

三、   根据自己的原理图生成PCB（13分）

细则如下：

1.   板子尺寸：100*100（mm），PCB边界采用禁止布线层绘制。
