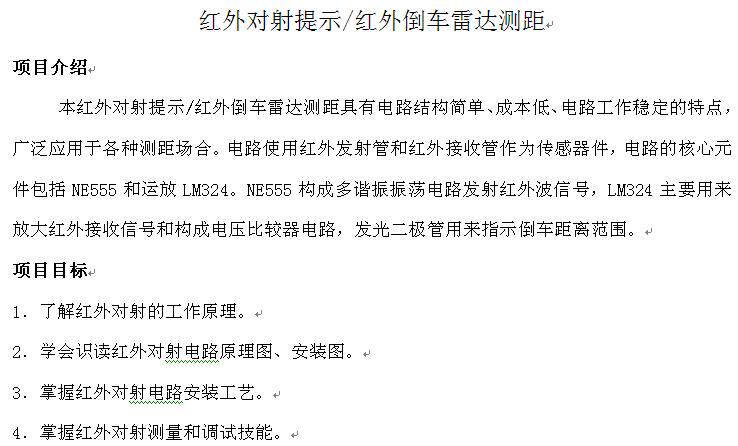

红外倒车雷达由多谐振荡电路、红外信号发射与接收电路、红外信号放大及电压比较电路构成，具有电路简单、成本低、电路工作稳定的特点，广泛应用于各种测距场合。

 二、安装调试与简单原理说明

1、红外发射管HF和红外接收管HJ有极性（长脚为正极），请勿装错，安装方向可以朝上，也可以朝侧面。RP1调节反射距离，RP2调节灵敏度，可以尝试距离30cm时LED3亮，距离20cm时LED2和LED3亮，距离10cm时全亮。红外传感器上方用白纸遮挡反射效果最好。

2、时基电路NE555及周围元件组成多谐振荡器，产生红外波信号，经IC2第3脚输出并驱动红外发射管HF发射红外信号。
