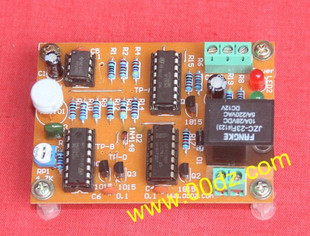

环境湿度控制器（以下简称湿度控制器）的组成原理如图1所示，印刷电路如图2所示。电路主要由湿敏电容、湿度/频率转换电路、基准脉冲发生电路、频率比较电路和湿度控制输出电路组成。　　

湿敏电容HS1101和TLC555等组成湿度/频率转换电路，转换电路将湿度物理量转换为与湿度大小相对应的脉冲频率；集成电路U3与外部RC元件组成基准脉冲发生器，经过12级分频后将信号输出；脉冲频率比较电路由U2和部分外围元件组成，频率比较电路接受来自湿度/频率转换电路和基准脉冲发生电路的信号，比较结果经D触发器锁存后输出驱动继电器K1吸合。　　

具体效果如下：对湿敏电容轻微哈气，使湿敏电容周围的相对湿度增大，湿度/频率转换电路输出频率降低，当脉冲频率低于设定值（对应相对湿度90％RH）时，湿度控制电路启动输出（K1 吸合，LED1点亮），停止对湿敏电容哈气，湿敏电容脱湿后（脱湿时间约20秒），湿度控制电路停止输出（K1 断开，LED1熄灭）。
