一、功能简介

多功能密码系统只有输入正确的密码后（即按要求按下按键），NE555电路才能正常工作，继电器吸合，发光二极管发光。它的组成原理图如图1所示。

通过对电路的理解，同学们需要完成以下任务：

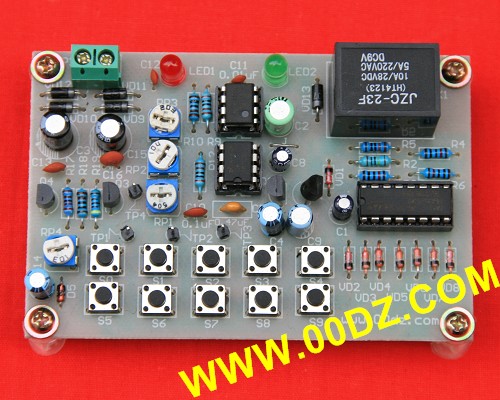

1.完成电路板的装配和调试工作

2.分析电路原理，找到正确密码，并完成试题部分

3.完成绘制电路图和设计PCB板

                            二、电路所需器件介绍

1、      十进制计数器/脉冲分配器CD4017

CD4017 是5 位Johnson 计数器，具有10 个译码输出端，CP、CR、INH 输入端。时钟输入端的斯密特触发器具有脉冲整形功能，对输入时钟脉冲上升和下降时间无限制。INH 为低电平时，计数器在时钟上升沿计数；反之，计数功能无效。CR 为高电平时，计数器清零。Johnson 计数器，提供了快速操作、2 输入译码选通和无毛刺译码输出。防锁选通，保证了正确的计数顺序。译码输出一般为低电平，只有在对应时钟周期内保持高电平。在每10 个时钟输入周期CO 信号完成一次进位，并用作多级计数链的下级脉动时钟。CD4017提供了16引线多层陶瓷双列直插（D）、熔封陶瓷双列直插(J)、塑料双列直插(P)和陶瓷片状载体（C）4种封装形式。其内部框图和引脚图如下。
