电机控制电路
一 、功能简介

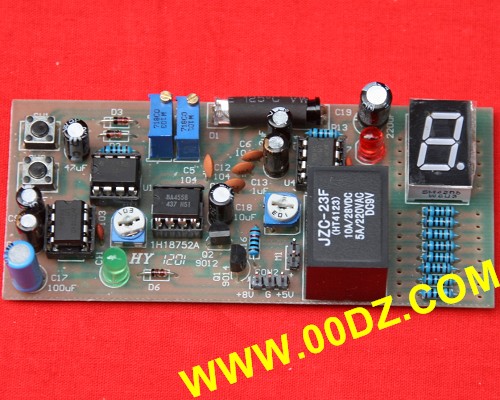

1、电机控制电路原理如图1所示，印刷电路如图2所示。电路由NE555振荡源、光电接收放大，LM567识别及输出控制四部分组成。时基集成电路NE555及外围元件组成振荡信号源，按下不同的按键，产生不同振荡频率。经光电耦合，运算放大器4558放大后、送到两块锁相环音频译码器LM567识别。U3、U4各自识别自己对应按键产生的振荡信号，识别成功后在LM567第8脚输出低电平，产生相应的控制，具体效果如下：
（1）电路接通电源时，电机转动，数码管显示1。
（2）若SW1按键下，则D7发光，继电器释放，电动机停转；放开SW1，D7熄灭，数码管显示0。
（3）若SW2键按下，则D5发光，继电器吸合，电动机转动；放开SW2，D5熄灭，电机继续工作，数码管显示1。
2、用万能板搭建电源电路及电机正反转控制电路，电源电路输出+12V、+8V、+5V；按下K1电机正转，按下K2电机反转。如图3所示。
